刃文と土置き――折れず曲がらずの材料工学

まえがき

外国の方の刀の自作のビデオで、日本刀風の刃文をつけようと土置きしているのを見たのですが、串で深い刻みのようなのを入れているのを見て

（装飾？…ちょっと違うよね）

思いました。私が、幼稚園を卒園する頃に

「祖父にお前も小学校に上がるのだから自分の刃物は自分で作りなさいと」

鋼と鉄を一揃い頂いて、鍛造・連接・研削・焼入れ・焼戻し・研ぎ・刃付けまでと小刀を作らされたその中で、土置きをして焼入れをしていたのは（楽しかったです）焼入れ硬度の調整と、折れなくするためでした。

鍛造と土置きの理由

今にして思えば、こんな感じだと思います。

おことわり。以下は、私自身の鍛造・焼入れの経験をもとに、物理・冶金学の観点から考えてみた私なりの解釈です。
厳密には異なる部分や、まだ十分に説明できていない部分もあると思います。

折り返し鍛造は、炭素量を調整・均一化するとともに、たたら製鉄由来の介在物かいざいぶつを排出・微細化・延伸し、材料組織を均質化する
焼入れ時の蒸気の膜で不安定な冷却になるのを防ぐ
焼刃土表面の微細な凹凸や多孔質構造は、蒸気膜の形成・崩壊や核沸騰の発生条件を安定化させる可能性がある
粘土の厚みで冷却時間を調整し、マルテンサイト・非マルテンサイト（徐冷組織）の境界をなだらかにする
焼刃土によって刀身各部の焼入れ速度を調整し、刃部には必要な硬さを与えながら、刀身全体には破断に対する靱性を残す

物理・冶金やきん学的メカニズム

鍛造と土置きの理由の物理・冶金やきん学的な説明は大まかには次のようになると思います。

組織の均一化と微細化
折り返し鍛造（熱間塑性加工）では、炭素量の異なる玉鋼を組み合わせ、鍛錬中の脱炭を見込んで目的よりやや高い炭素量から出発し、折り返しを重ねることで炭素量を調整・均一化します。また、加熱・鍛錬の過程で表面に現れるスラグや酸化物などの不純物を鍛造によって排出し、鋼中に残る非金属介在物かいざいぶつの量や分布を改善します。さらに、熱間鍛造による塑性変形と再結晶によって組織を整え、粗大な介在物かいざいぶつや不均一な組織による応力集中を抑えます。
蒸気膜の制御
焼刃土は刃文を作るためだけのものではなく、焼入れ時の冷却を安定させるためにも重要です。実際には、ケガキ針のような小さな刃物でも、薄く焼刃土を塗って焼入れすることで、焼入れ割れや焼きムラを抑えることができます。

焼刃土を塗ることで、金属表面における水の沸騰状態が変化し、膜沸騰から遷移沸騰・核沸騰へ移行する条件が変わります。蒸気膜は水に比べて熱伝導率が低く、熱伝達を大きく妨げるため、その形成・崩壊は焼入れ速度を大きく左右します。焼刃土は単純な断熱材ではなく、水焼入れにおける沸騰熱伝達の条件そのものを変化させるものです。さらに土の厚さによって熱抵抗も変化するため、場所ごとに異なる冷却速度を与えることができます。
多孔質被膜の形成
焼刃土には、砥の粉や粘土だけでなく、炭の粉や藁灰などを混ぜることがあります。私が扱った焼刃土でも、これらを混ぜて焼成したものは、単純な粘土だけの場合より焼入れ時に崩れにくく、焼入れ前には微細な凹凸や空隙を持つ多孔質の被膜となっていました。

この構造がどの程度意図的なものであったかは別として、材料的には興味深い性質です。炭の粉などは加熱によって失われる一方、粘土に含まれる長石分や藁灰由来の無機成分は、加熱によって一部が軟化・液相化し、粒子同士を結着する方向に働いた可能性があります。その結果、完全に緻密な膜ではなく、多孔質でありながら水流では容易に崩れない被膜が形成されたものと考えられます。

このような表面の凹凸や空隙は、水の濡れや蒸気泡の発生・離脱に影響します。特に核沸騰の段階では、表面の微細な凹凸や空隙が核沸騰サイトとして働く可能性があり、焼刃土の表面構造も焼入れ時の沸騰熱伝達を左右する要因の一つと考えられます。
組織変化のグラデーション
焼刃土の厚さと形状によって局所的な冷却履歴が変化し、刃部から地じ（刀身の平の部分）・棟むね側にかけてマルテンサイト量と フェライト / パーライト量の分布が変化します。土置きは単に「焼きを入れる部分」と「入れない部分」を分けるものではなく、その厚さによって焼入れ速度を調整し、刀身の各部に異なる冷却履歴を与えるものです。

実際、土置きを薄くしすぎると冷却が過度に速くなり、硬く焼き上がる一方で、焼割れや使用時の急冷による割れも生じやすくなりました。逆に、適切な厚さを持たせることで冷却速度を抑え、焼入れを安定させることができます。したがって土置きの厚さは、硬さと割れにくさのバランスを決める重要な調整要素でもあります。

さらに、焼刃土の厚さや境界形状によって冷却履歴を連続的に変化させることで、刃部から地・棟むね側にかけて組織と機械的性質の遷移が形成されます。マルテンサイト変態と拡散変態の時間差に加え、冷却による熱収縮と変態に伴う体積変化が相互に作用するため、刀身には複雑な残留応力が生じます。

この残留応力は、使用中に刀身の一部が氷のような非常に冷たいものに触れた場合など、急激な温度変化によって新たな熱応力が加わることで、亀裂の発生・進展につながることがあります。私自身、焼入れ境界が一直線に近い刀身で、このような急冷をきっかけとして境界付近からＵ字状に亀裂が走り、数 mm 幅で割れ落ちた経験があります。

一方、土置きの境界にある程度の揺らぎを持たせた場合には、このような割れが生じにくいという経験がありました。これは、組織変化と残留応力の境界を単純な直線とせず、空間的に分散させることが、局所的な応力集中や亀裂の進展を緩和する方向に働いた可能性があります。
強度と靱性の両立
土置きによって形成される刃部の高硬度・高強度のマルテンサイト領域と、地・棟むね側のより靱性の高い領域との組み合わせは、刃先の耐摩耗性・耐塑性変形性と、刀身全体の破断に対する余裕を両立させる方向に働きます。

打撃などによって刃先に局所的な損傷や亀裂が生じても、刀身全体が一様に硬く脆い材料である場合に比べ、高靱性の領域を含むことによって亀裂の進展に対する抵抗を確保できます。また、刃部から地・棟むね側へ向かう組織の遷移を緩やかにすることで、硬さや変態履歴の急激な変化を避けることにもつながります。

日本刀にとって重要なのは、刃毀れはこぼれを完全になくすことではなく、損傷が生じても刀身全体の機能を失うような破断に至らないことです。焼刃土による局所的な焼入れ速度の調整は、そのための硬さと靱性の配分を刀身の各部に与える技法として捉えることができます。

まとめ

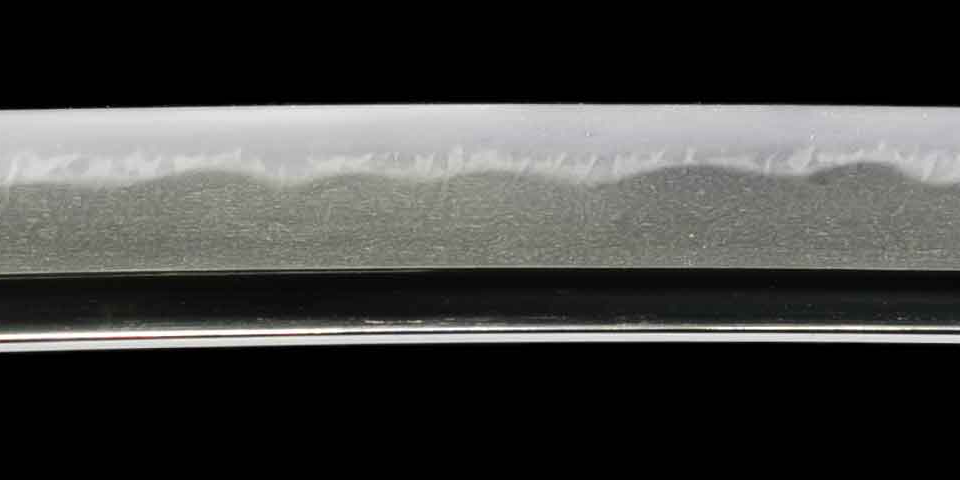

刃文は、刀身を美しく飾るためだけに生まれた模様ではありません。焼刃土によって刀身各部の焼入れ速度を調整し、刃部には必要な硬さを与えながら、刀身全体には破断に対する靱性も残す。そのような材料上の要求に応える技術の結果として、異なる組織の分布が刃文として現れます。それは、長い年月にわたる刀匠たちの経験と失敗の蓄積によって磨かれてきた、物理的・冶金やきん学的な技術の結晶のようでもあります。

長い年月の中で、刀が実戦の道具として用いられるだけでなく、武士の象徴、そして美術工芸品としての性格を強めていくにつれて、刃文もまた単なる焼入れの結果から、刀匠の技量や美意識を表現するものへとその意味を広げていきました。

つまり、刃文には「美しく見せるための模様」という一面だけではなく、「折れない刀を作る」という材料上の要求から生まれた技術的な起源があります。その上に、長い歴史の中で美術としての価値が重ねられてきたのです。今日私たちが見る刃文の美しさは、その技術と美意識の積み重ねの上にあります。

コラム

刀身と柄を繋ぐ構造的緩衝材バッファー ― 鎺はばき

鎺はばきは単なる鞘への刀身の固定器具ではなく、刀身と柄をつなぐ構造部品でもあります。刀身の硬い鋼と木製の柄との間に位置し、刀身から柄へ伝わる荷重を受け渡す役割があります。

刀身から茎なかご（柄に入る細い部分）へ移る区まち付近は、刀身の断面形状が大きく変化する部分です。ここに鎺はばきを密着させ、柄口・切羽・鍔つばなどと広い面で接触させることで、刀身から伝わる局所的な荷重をより広い面積に分散させることができます。

これは、硬い刀身をそのまま柔らかな木材に押し付けるのではなく、その間に適切な形状の部材を介在させて荷重を受け渡す、いわば衝撃スプレッダとしての働きと見ることができます。鎺はばき自体が大きく衝撃を吸収するというよりも、刀身と柄の間で力を適切に分散して伝えることが、柄や手元への局所的な負担を抑える上で重要なのです。

また、刀身と木製の柄では、温度や湿度による寸法変化の程度が大きく異なります。とくに木製の柄は、汗や乾燥などによって伸縮することがあります。そのため、刀身と柄を剛結してしまうのではなく、鎺はばき・切羽せっぱ・鍔つばなどを介して力を受け渡し、それぞれの微小な変位を許容できる構造には意味があります。また、目釘も基本的に一か所で柄を固定するため、木材の伸縮を過度に拘束しにくい構造になっています。

刀身を鞘に納める際の固定具として知られる鎺はばきですが、その精密な形状と密着性には、刀身を安全に保持するだけでなく、刀身と柄の間で力を受け渡す仲介役としての意味もあるのです。
