800MHz detector

800MHz帯検波器＋ LED

detector and LED

先日作ったある試験装置のジグを作ったときに使った Agilent(旧HP, 現Avago) のショットキーバリアダイオード HSMS-8202 が余っていたので、巷でよく見かける携帯電話アクセサリのＬＥＤ付きアンテナの回路を作ってみました。

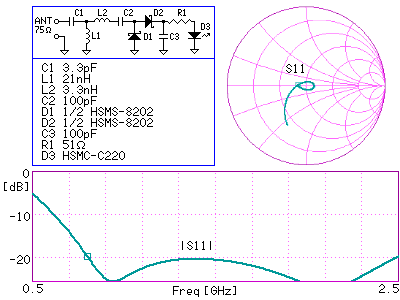

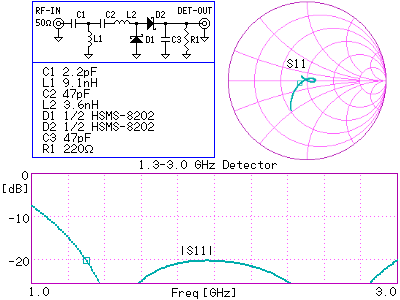

バイアス電流 1 mA のリニアモデルパラメータを使ってシミュレートしたものを下図に示します。

ちょっと訳あって７５Ω系で８００ＭＨｚ～２．５ＧＨｚの帯域で整合をとってます。

整合回路の説明

C1, L1, L2 で 75 Ωに整合をとっています。
C2, D1, D2, C3 で倍電圧検波を行っています。
D3 は高効率赤色 LED で、R1 はその電流制限抵抗です。

・コイルデータ

L1: ID=1.0mm, 5T, UEW-0.23
L2: ID=0.5mm, 3T, UEW-0.23

・HSMS-8202 リニアモデルパラメータ(Avago の HSMS-8202 データシートから転載)
