16QAMパワーヒストグラムシミュレーション
16QAM のルートロールオフフィルタ出力のパワーヒストグラムをシミュレートしてみました。
PN 2
23
-1 のシーケンスを 4 ビットごとにグレイコードで 16QAM にマッピングし、 64 倍サンプリング、1,024 タップの FIR フィルタでルートナイキストロールオフをかけたデータの 約 2
21
シンボル分(つまり PN 2
23
-1 の約一巡分、約 2
27

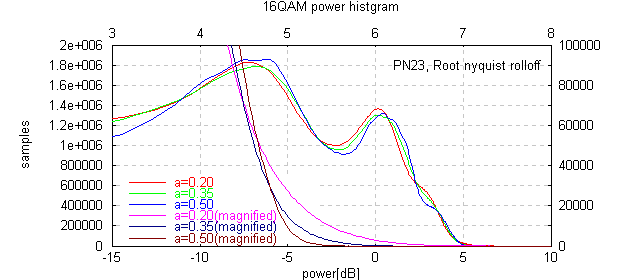

サンプル)のパワーヒストグラムを ロールオフレートα = 0.2, 0.35, 0.5, 1.0 に対して求めてみました。
シミュレート結果プロット図(7KB pdf)
シミュレート結果 (plane text)
α
peak/average
power ratio
[dB]
0.20
7.56
0.35
6.22
0.50
5.77
1.00
6.09
