オフタイマー付き
セラミックはんだごてブースター

Antex, G 専用 セラミックはんだごてブースターです。

前書き

親友エンジニアの丸山さんの形見分けで頂いたちょっとレアな赤色の Antex precision のはんだごて。 Antex G の形だけど、110 V_AC 仕様っぽくヒーター抵抗がちょっと大きくて、 そのまま 100 V_AC で使うと、特に鉛フリーはんだにはちょっとパワーが足りません。 どうにか活用したくて、以前秋葉原の集まりで見かけたはんだごてブースターに触発されて、似たようなのを作ってみました。 定数変更で G 型 (18W/100V) 用として使用できます。 ２の冪で最大８ｈの切り忘れタイマー付き、EMC 的な理由で10Hz前後の超低速 PWM で、 およそ半分から４割増しまで出力電力を変えられます。 当時を偲んでコスト度外視の贅沢かつレトロな作りですがところどころオーパーツが混じってる感じです。

特徴

• Antex precision (18W/115V) または Antex G 型 (18W/100V) はんだごて専用です。
• ２の冪で最大 8時間の切り忘れタイマー付きです。
• およそ 270〜480 ℃ の温度調整が出来ます。(Antex precision (18W/110V) + 821 型こて先、無負荷時)
• 超低速 PWM 制御で不要輻射がほとんどありません。
• 冗長設計により高信頼です。
• 非商用に限り自由に回路やシミュレーションをお使い頂けます。

回路図

回路図 Rev.1.62 — f0109-gbooster-sch-1.62.pdf

シミュレーション

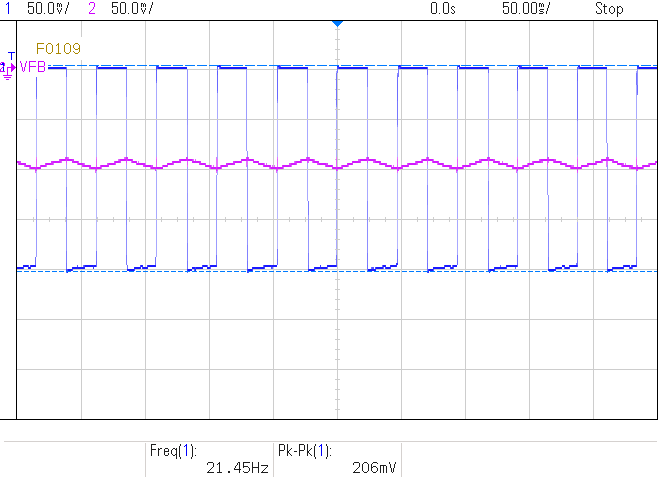

PWM シミュレーション結果


PWM シミュレーション用回路

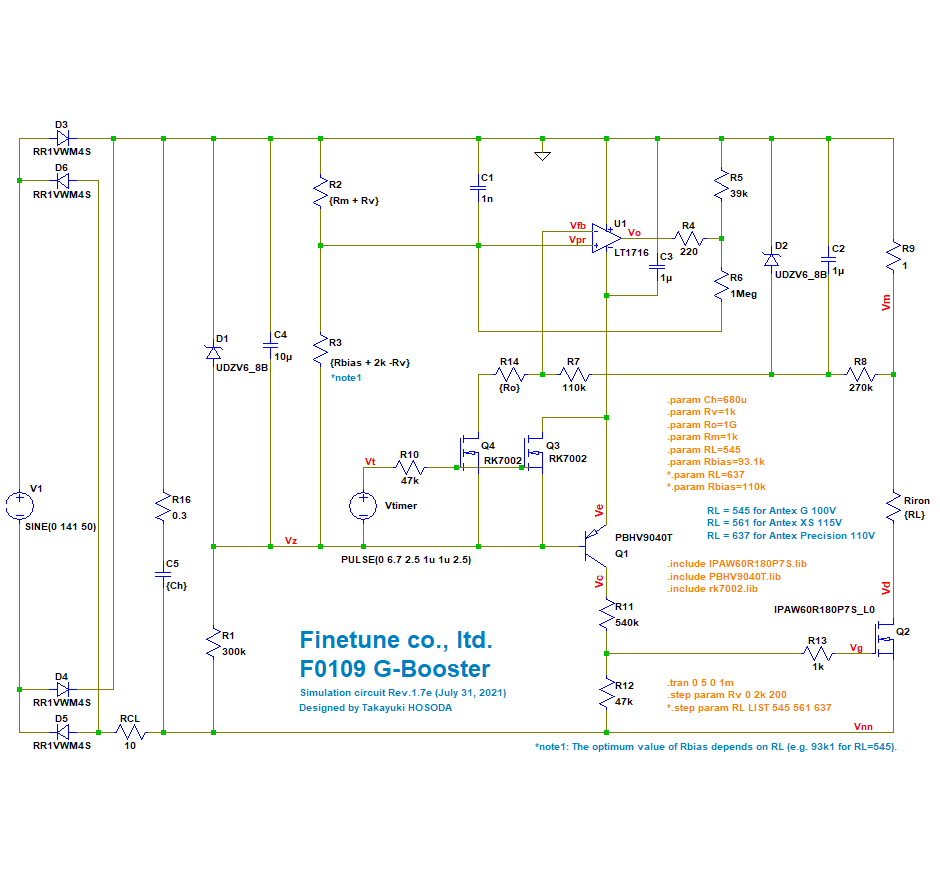

LTspice 回路図 — f0109-gbooster, LTspice schematic

各部波形例

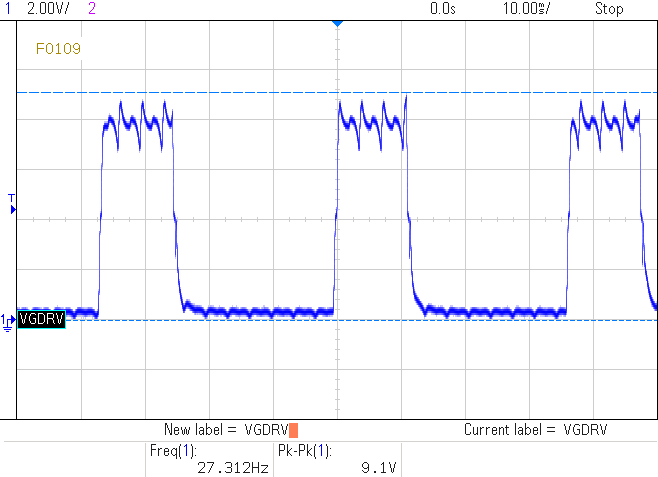

VGDRV (⏚→VNN, @pos.1)


VSW (⏚→VNN, @pos.6)


IMON, Vfb (⏚→PGND, @pos.4)


OSCO (⏚→VREF)

仕様

絶対最大定格

動作温度	:	-10 ~ 60 [°C] (凍結や結露の無いこと)
保存温度	:	-10 ~ 80 [°C] (凍結や結露の無いこと)
電源電圧	:	130 [VAC]

推奨動作条件

動作温度	:	+5 ~ +35 [°C]
相対湿度	:	45 ~ 85 [%] (結露の無いこと)
電源電圧	:	95〜105 [VAC]
電源周波数	:	45〜65 [Hz]
出力設定	:	3 / 10 〜 8 / 10

LED 表示

電源	:	青色● LED 点灯 — 動作中
出力	:	緑色● LED 点灯（点滅）— 出力中
過負荷	:	赤色● LED 点灯（点滅） — 過負荷警告 ⚠️直ちに主電源スイッチをオフにして下さい。

電源

商用電源 100 V_AC
