シングル MOS-FET 3次 LPF (LTspice シミュレーション)
Takayuki HOSODA
Rev.0.2 (July 16, 2021)

MOS-FET 1個で作った 3次 LPF です。VCVS 型 3次直線位相 LPF を元に、 減衰粋に伝送零点を追加しつつ波形歪を減らすように2重帰還としています。

シミュレーション回路

Single MOS-FET, 3rd order Low-pass filter
Download lpf3mos-0.2.asc, the schematic file for the LTspice XVII.

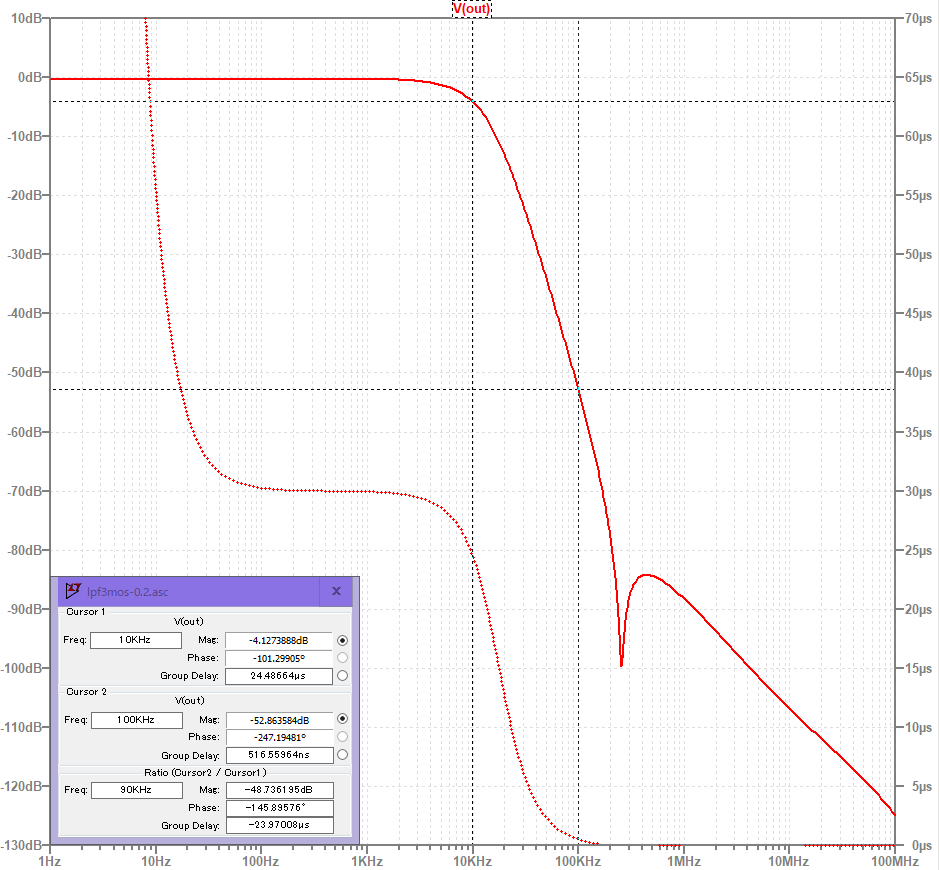

Frequency response and group delay

Step response

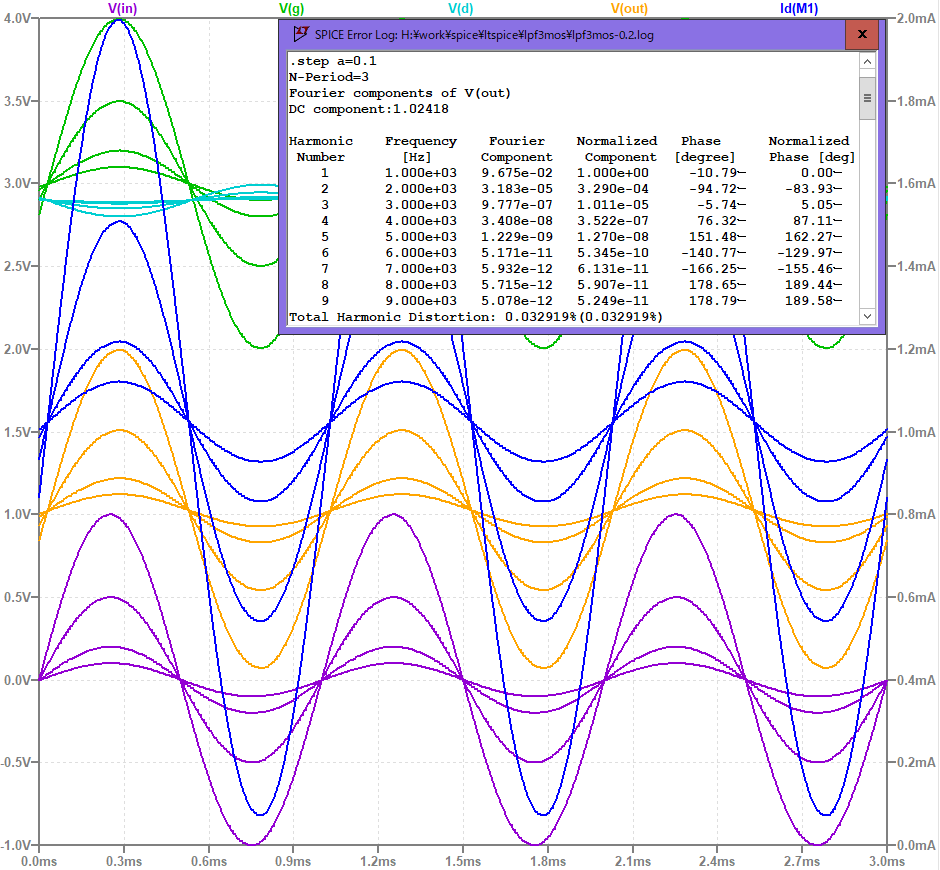

Distortion
A=0.1, Total Harmonic Distortion: 0.032919%(0.032919%)
A=0.2, Total Harmonic Distortion: 0.066547%(0.066547%)
A=0.5, Total Harmonic Distortion: 0.180365%(0.180365%)
A=1.0, Total Harmonic Distortion: 0.577749%(0.577757%)
