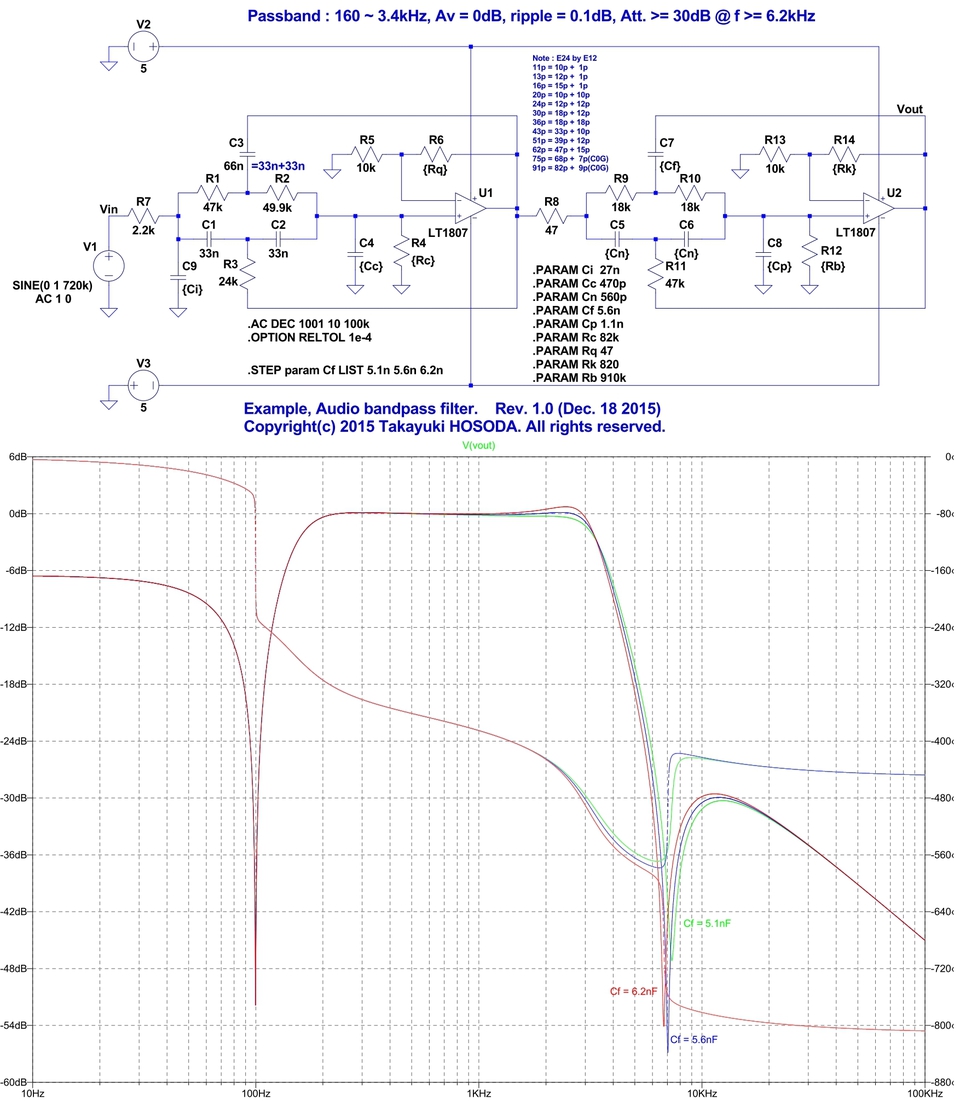

LTSPICE　パラメータスイープの例

• スイープしたい素子のパラメータを {変数名} とする。
• スイープしない場合に備えて変数名に値を定義
  　.PARAM 変数名　値　
• スイープする変数の値を羅列する。
  　.STEP param 変数名 LIST 値１　値２ … 値ｎ

• パラメータスイープ出来るのは３変数まで。
