• TLP291(SE (Toshiba) は汎用フォトカプラで安価に流通しているものです。
• TLP293 (Toshiba) 低入力電流タイプで、入力電流が少なくなっても CTR (Current Transfer Ratio) の低下が少ないものです。
• 4N25 (Broadcom←Avago←Agilent←Hewlett Packard) はベース端子付きで低めの CTR と引き換えにやや高速なものです。

シミュレーション回路

Download optoiso-0.1.asc, the schematic file for the LTspice XVII.

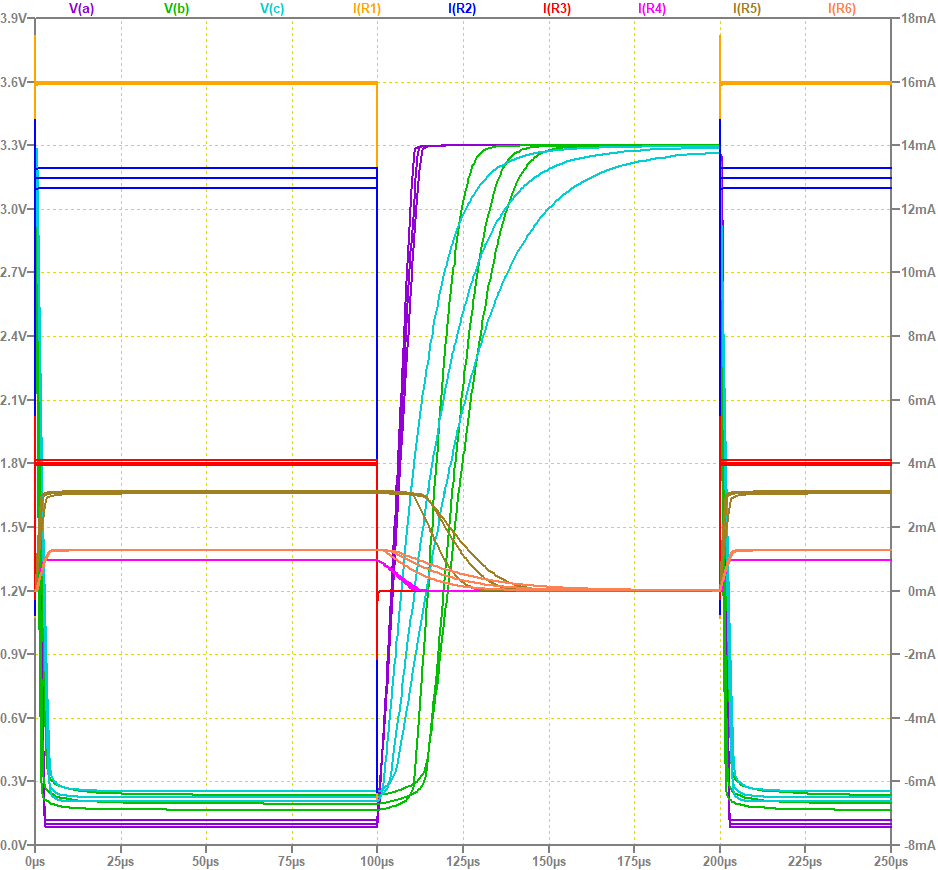

Transient response

結果

波形整形のため全てのフォトカプラのコレクタ出力は、3.3V LV-CMOS シュミットトリガー LVC14A で受けています。
低入力電流タイプの TLP293 は低電流低負荷で使っても TLP291(SE よりもやや高速動作が可能なことがわかりました。 これはコレクタ抵抗が高く立ち上がりが遅い分を、浅い飽和での蓄積時間がカバーしている感じになっています。
オンからオフへの時間 t_ON→OFFの 4 倍くらいを通信速度の上限とすると、 このシミュレーションの条件では TLP291(SE, TLP293 の通信速度は t_ON→OFF ≃ 30 μs から 8 kbps 程度となりました。
一方、ベースのチャージ放電抵抗を付加した 4N25 では蓄積時間の低減もできて t_ON→OFF ≃ 6 μs から 40 kbps 程度となりました。
